Při rekonstrukci bytu jsem byl požádán o návrh a realizaci datových rozvodů (TV + internet).

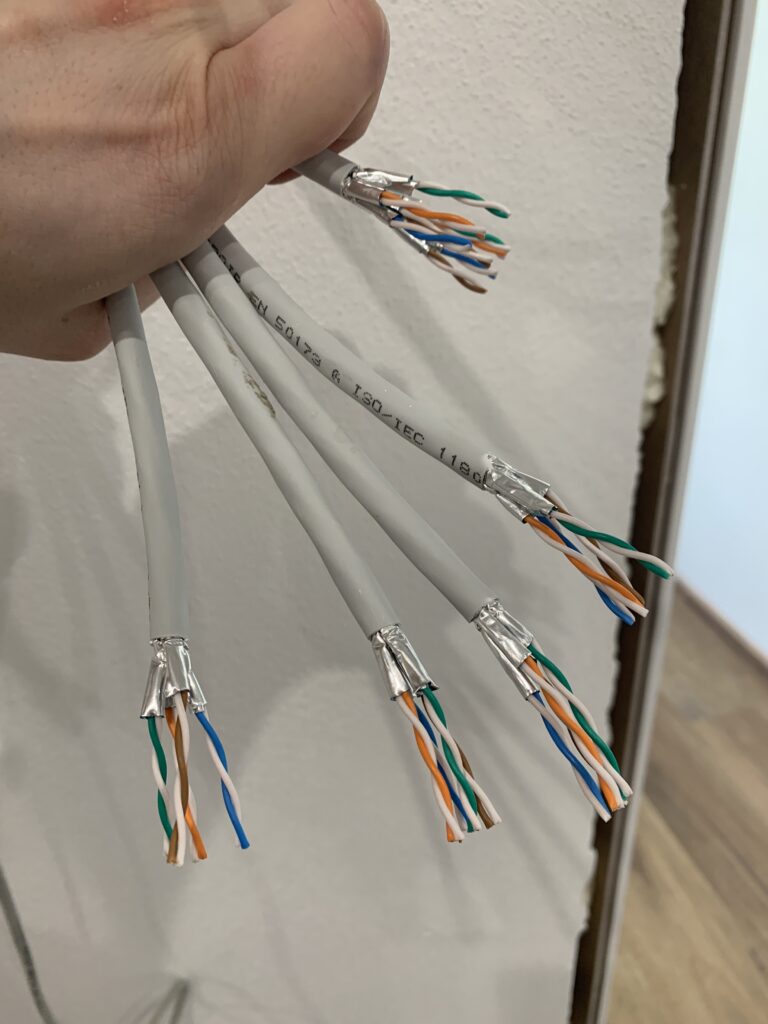

Pro realizaci byl zvolen kabel Solarix Cat6A FTP a odolnější dvakrát stíněný koaxiální kabel z důvodu pokládky kabeláže
přímo do první vrstvy podlahy společně se silnoproudem. Pro představu, kabely byly položeny v sypkém podkladu mezi betonovým základem a OSB deskami.

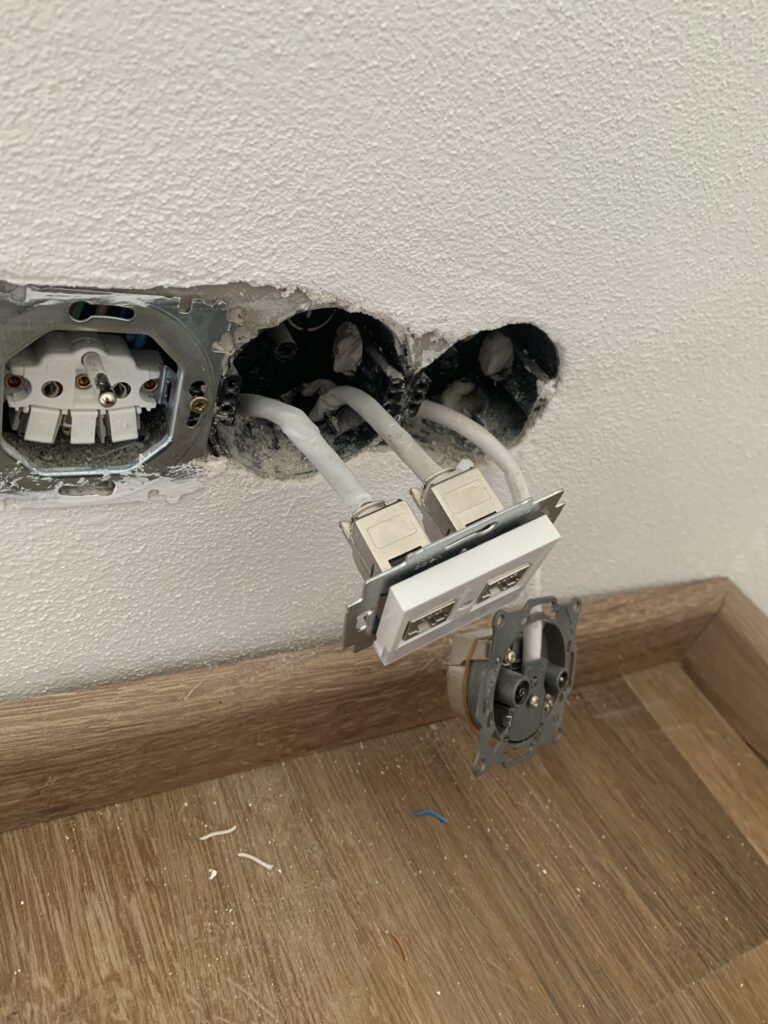

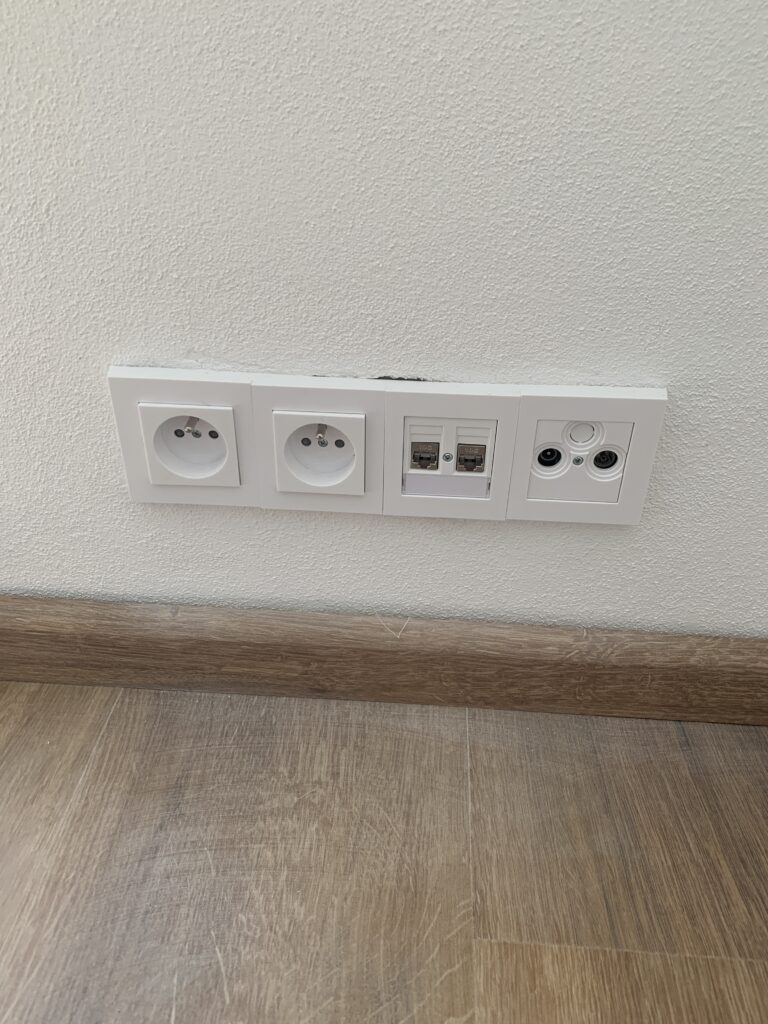

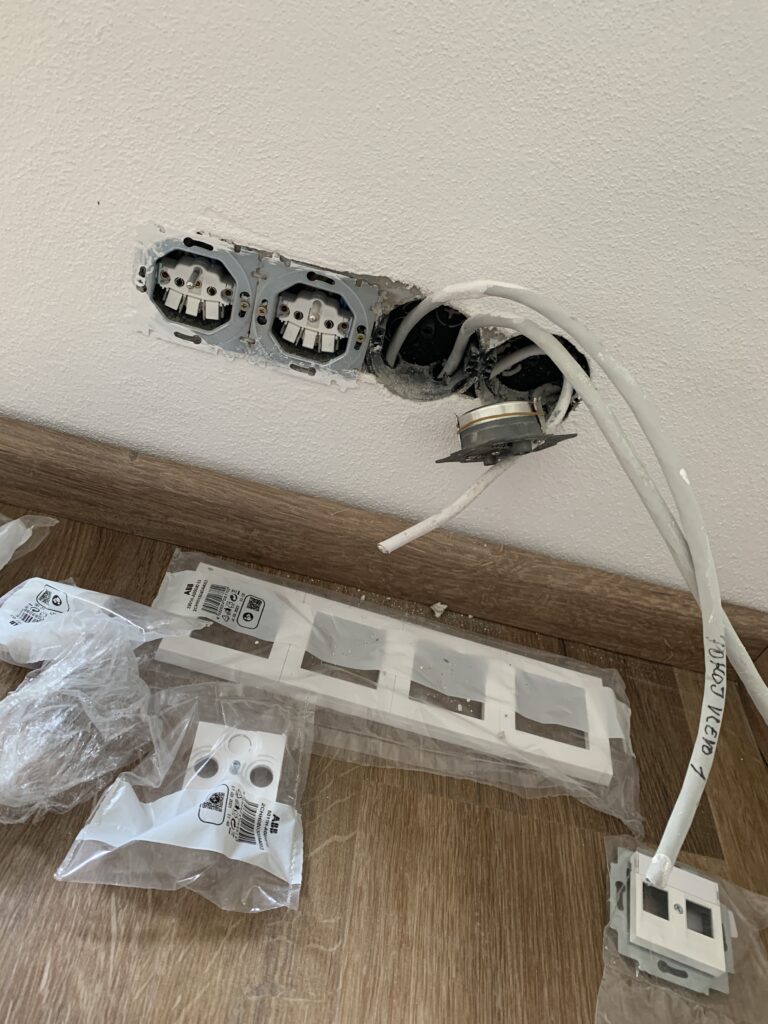

Zásuvky byly zvoleny od společnosti ABB a to konkrétně modely Levit M.

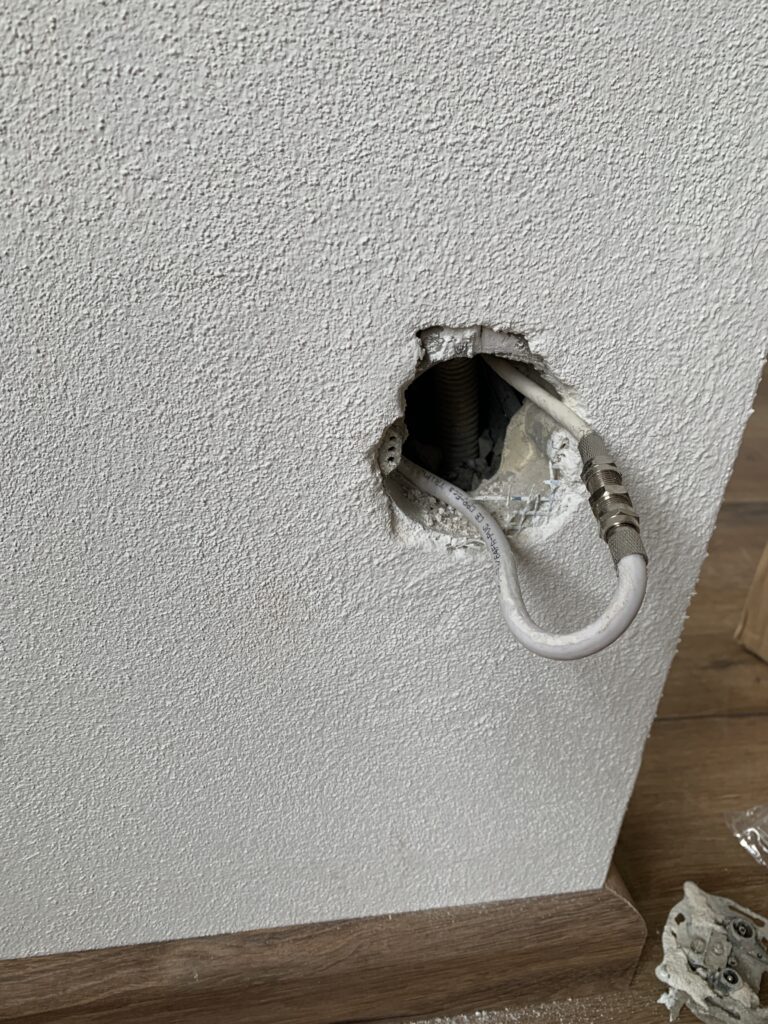

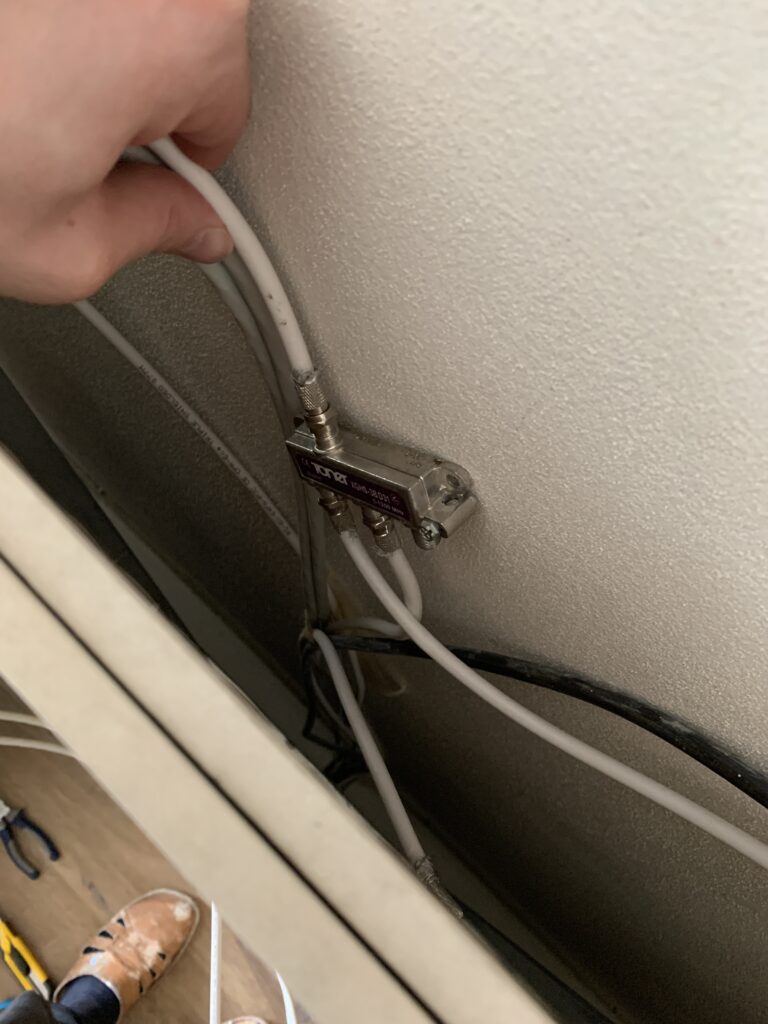

Jako první přišlo na řadu propojení hlavního přívodu TV a jeho následné roztrojení do jednotlivých pokojů a obývacího pokoje.

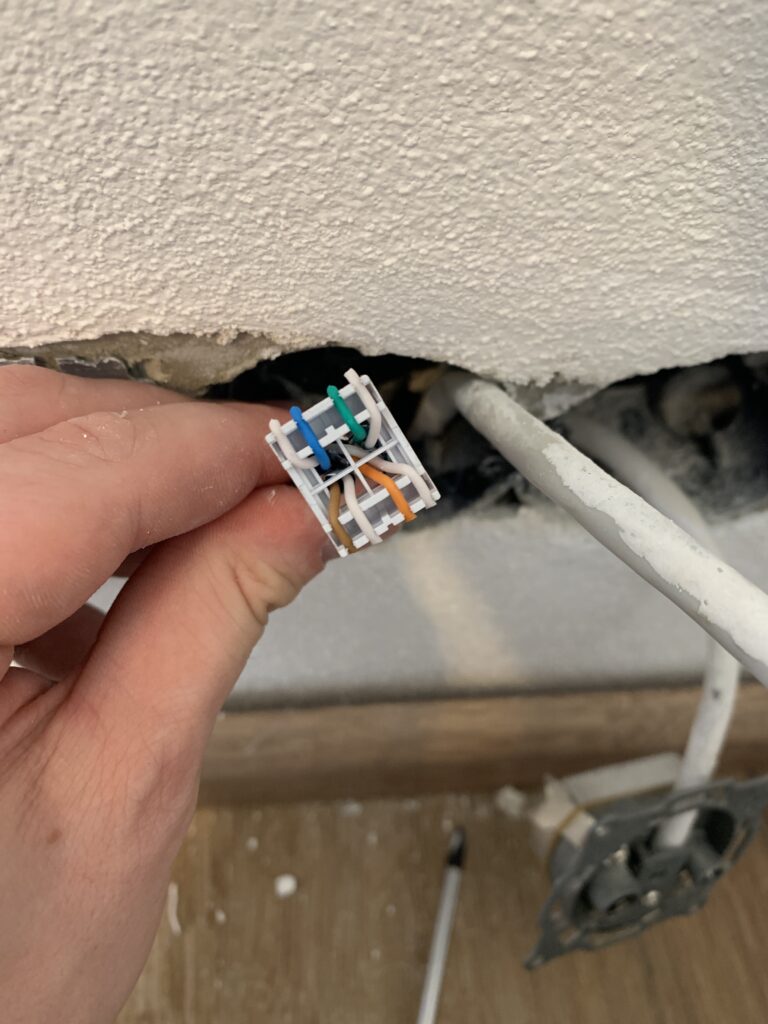

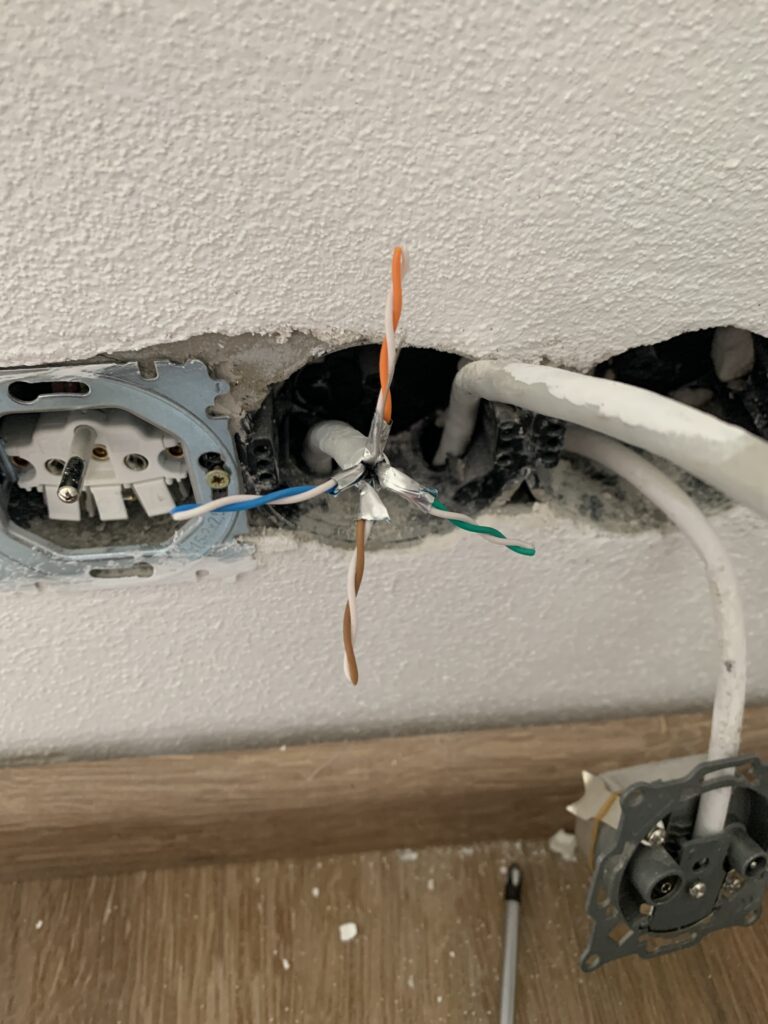

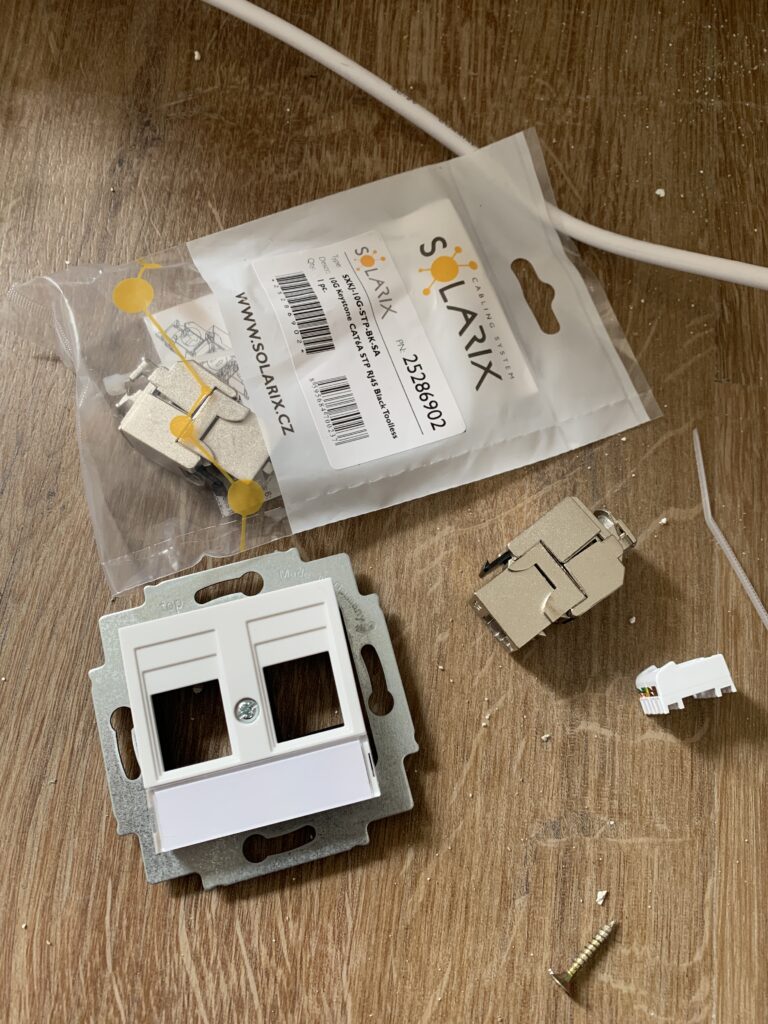

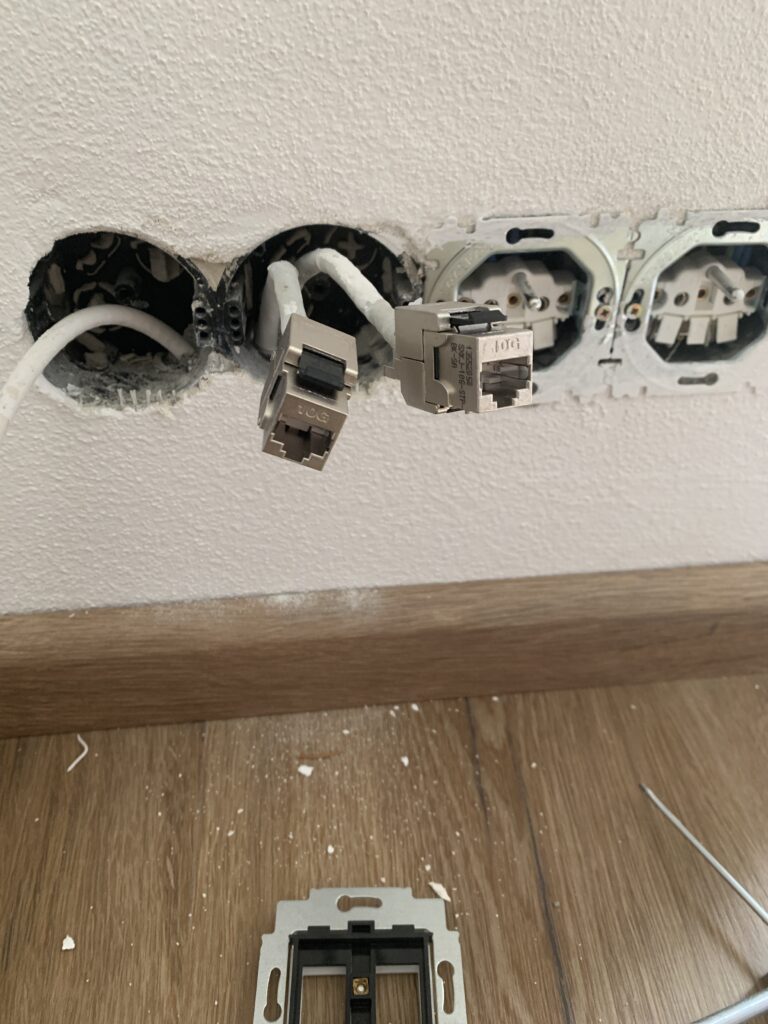

Pro realizaci byly zvoleny keystone kompatibilní se zásuvkami ABB – Solarix samozařezávací stíněný Cat6A a konektory Cat6A rovněž od firmy Solarix.

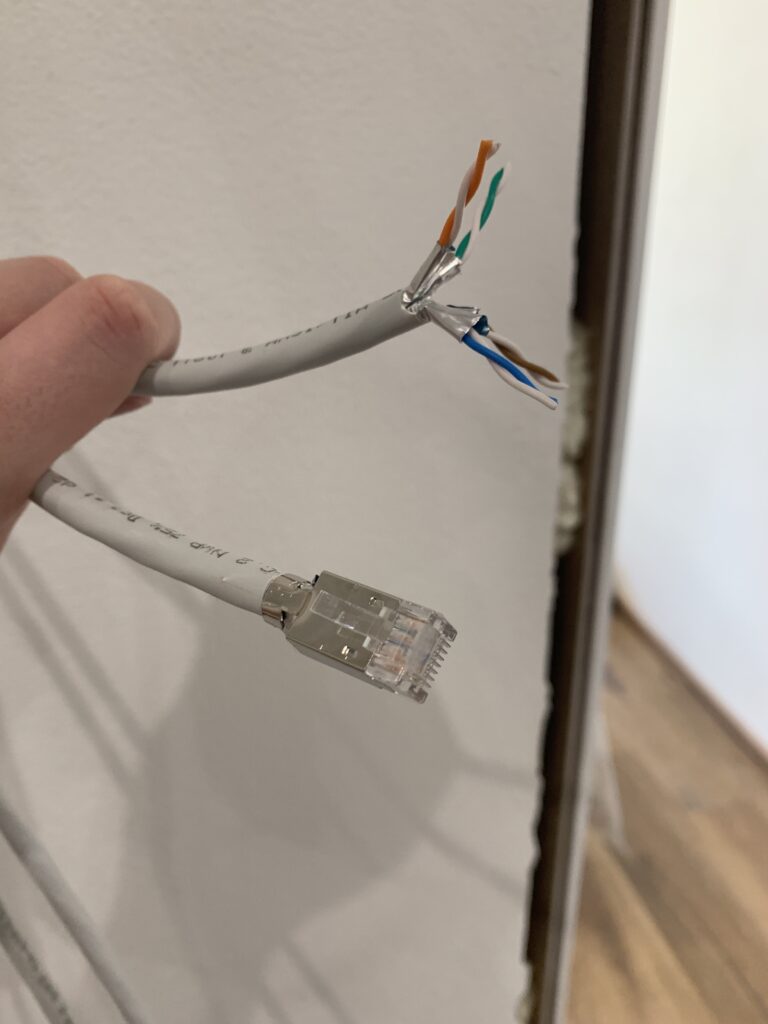

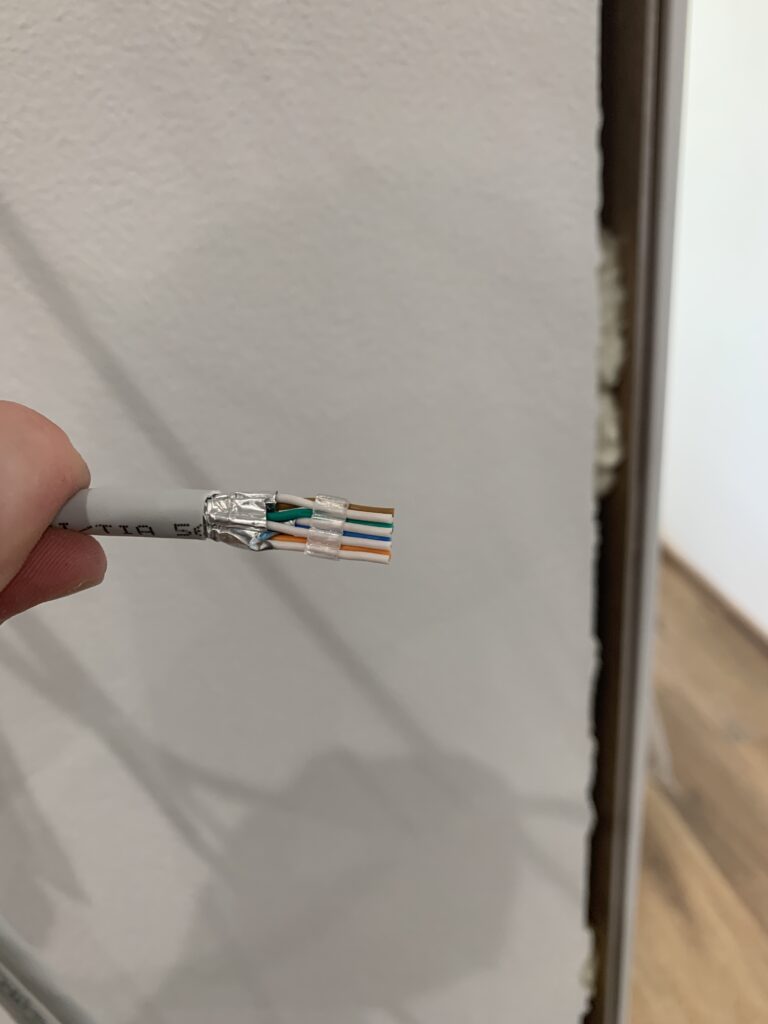

Níže se můžete podívat na fotografie zapojení a nakrimpování konektoru RJ45.
Všechny zásuvky jsou svedeny do ještě nerealizované vestavěné skříně, kde bude také umístěn wifi router, switch a Synology NAS pro ukládání dat a multimediální knihovnu. O tom nejspíš příště.
